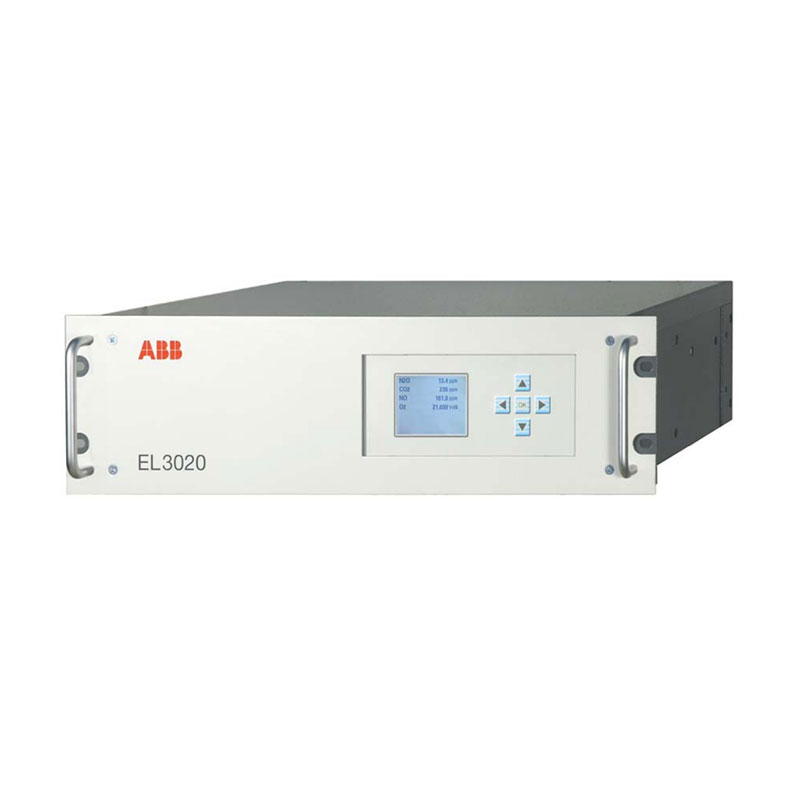

ABB EL3020

La société Yueyang Tongtu a spécialement préparé un équipement clé de haute « précision » pour les ingénieurs de contrôle de processus étrangers et les superviseurs de maintenance des instruments dans le domaine de l'analyse des gaz industriels : le transmetteur de l'analyseur de gaz ABB EL3020. Lors de la réalisation de projets dans des usines chimiques ou des raffineries de pétrole, la tâche la plus difficile pour chacun est de savoir comment transmettre avec précision les signaux faibles de l'analyseur sur site à la salle de contrôle tout en garantissant l'absence d'interférences. Cet émetteur est spécialement conçu à cet effet. Il sert de pont reliant les capteurs sur site et le système de contrôle. En tant que fournisseur professionnel, nous vous recommandons ce « hub de données » capable de traiter et de convertir avec précision les données d'analyse, afin de rendre votre système de surveillance des gaz plus stable et d'éliminer complètement les erreurs de contrôle de processus causées par les écarts de signal.

Structure

ABB EL3020 a une conception modulaire, facile à entretenir et à mettre à niveau. Sa chambre à gaz d'échantillonnage est facile à nettoyer et le chemin du gaz est constitué de matériaux résistants à la corrosion pour prolonger la durée de vie de l'équipement. En termes d'alimentation, il est compatible avec une large gamme d'alimentations CA (100-240VAC ± 10%, 48-63Hz), avec une consommation électrique monocanal d'environ 40VA et une consommation électrique double canal d'environ 70VA. Il dispose d'une interface de sortie riche, fournissant des signaux analogiques 0/2/4-20 mA (charge maximale 750 Ω) et prend en charge les protocoles de communication numérique Modbus, RS485 et RS232. Il est également certifié antidéflagrant EEx(p) et offre une conception de chauffage en option pour s'adapter aux environnements à températures extrêmes. Le capteur de pression intégré (plage de travail pabs=600-1250hPa) peut corriger automatiquement l'impact des fluctuations de pression sur la précision des mesures.

Opération d'étalonnage

Étalonnage zéro : ABB EL3020 utilise de l'azote de haute pureté. L'équipement doit être préchauffé pendant plus de 12 heures. Arrêtez la purge et l'échantillonnage, connectez l'azote, passez à la position zéro via la vanne à cinq voies, ajustez la pression à 0,01 MPa, maintenez le débit à 60 L/h, purgez la chambre à gaz avec de l'azote pendant 12 minutes et entrez une petite valeur standard (telle que + 2 ppm) via le fonctionnement du panneau pour l'étalonnage et l'enregistrement.

Étalonnage de la plage : en prenant le CO comme exemple, il doit également être préchauffé pendant plus de 12 heures. Arrêtez la purge et l'échantillonnage, connectez le gaz standard CO, placez la vanne à cinq voies en position d'étalonnage, ajustez la pression et le débit comme ci-dessus, purgez la chambre à gaz pendant 12 minutes, sélectionnez CO via le fonctionnement du panneau, entrez la valeur nominale précise sur la bouteille de gaz standard, puis confirmez et enregistrez la valeur d'étalonnage une fois la lecture stabilisée.

Scénario d'application

Cet ABB EL3020 permet de collecter les signaux du débitmètre en entrée et en sortie, ainsi que les signaux de niveau de liquide de la piscine. Ces données sont ensuite transmises au CPU pour piloter la pompe doseuse ou la vanne de sortie d'eau. Sur les lignes de production chimique, il est utilisé pour connecter des transmetteurs de pression afin de surveiller la pression des pipelines en temps réel, garantissant ainsi la sécurité de la production. Dans les systèmes CVC, il est utilisé pour collecter les signaux des capteurs de température et contrôler le fonctionnement de la machine frigorifique ou de la chaudière. Chaque fois que votre système utilise encore les contrôleurs de la série Advant d'ABB et nécessite une collecte précise de données en constante évolution telles que la température, la pression, le débit et le niveau de liquide sur site, ce produit est l'élément clé chargé de « percevoir » la situation.
