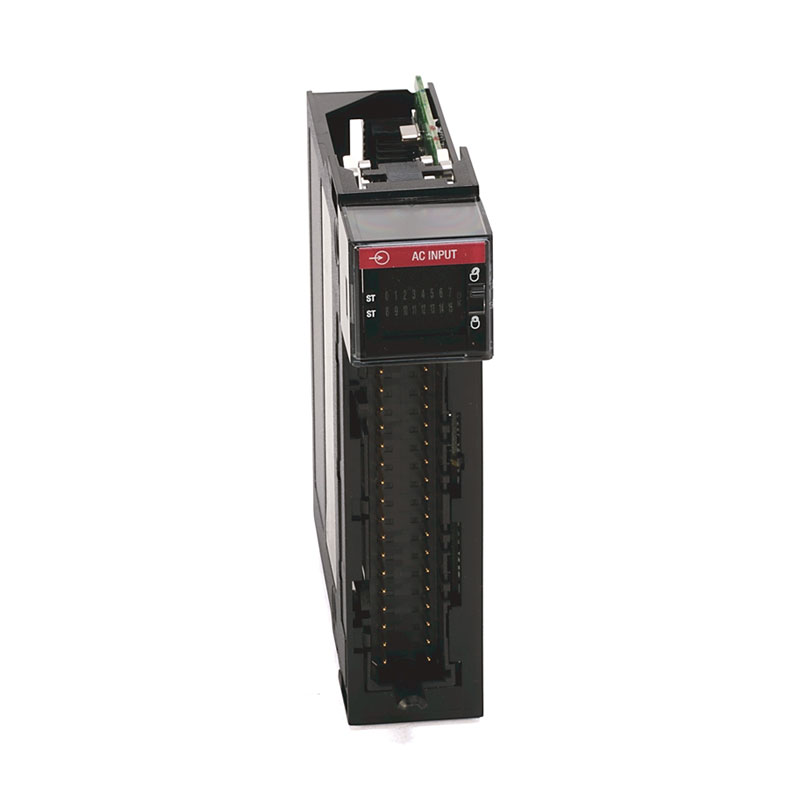

Allen Bradley 1756-IA16I

Yueyang Tongtu, en tant que fournisseur professionnel, fournit directement le dernier module Allen Bradley 1756-IA16I au marché étranger. Ce module est un composant d'entrée numérique isolé haute densité spécialement conçu pour les environnements électromagnétiques industriels difficiles dans la plateforme Rockwell ControlLogix. Dans les lignes de production automatisées complexes, le circuit de conditionnement du signal à l'avant du module d'entrée numérique et les performances d'isolation électrique déterminent directement la précision du jugement du système de contrôle sur l'état de l'équipement sur site. Si la barrière d'isolation à l'intérieur du module se détériore en raison d'une exposition prolongée à des surtensions transitoires à haute fréquence, elle est très susceptible de provoquer une diaphonie entre les canaux ou de coupler directement les interférences de mode commun du côté terrain au bus de fond de panier ControlLogix, entraînant des interruptions de communication ou des actions incorrectes dans le système de contrôle principal sans raison apparente. Les normes d'inspection d'expédition mises en œuvre par Yueyang Tongtu pour ce modèle couvrent strictement l'étalonnage précis de la tension de seuil de tous les canaux, les tests d'impédance d'isolation haute tension entre les canaux et entre les canaux et le fond de panier, ainsi que l'étalonnage du délai de réponse du circuit de filtrage haute fréquence. L'objectif est de fournir des pièces de rechange de qualité d'origine avec une immunité extrêmement élevée et une certitude d'identification d'état pour la maintenance du système de contrôle des clients étrangers, garantissant que le mappage des données des signaux discrets sur site vers le fond de panier du système est absolument propre et précis.

Scénario d'application

Ce module est principalement appliqué dans des scénarios où l'environnement électromagnétique sur site est extrêmement difficile et où il existe un risque élevé de tension de mode commun. Les nœuds d'application typiques incluent la surveillance de l'état des disjoncteurs de moteur dans la zone d'interférence électromagnétique à haute fréquence des grands laminoirs métallurgiques, la connexion de signaux de retour d'électrovannes antidéflagrantes longue distance dans les usines pétrochimiques et la collecte des états de contact auxiliaires des contacteurs à forte charge dans les grandes stations de pompage des usines de traitement d'eau. Dans ces applications, l'Allen Bradley 1756-IA16I, avec sa conception de barrière d'isolation robuste, sert de pare-feu entre l'environnement électrique difficile du site et le fond de panier sensible ControlLogix. Sa capacité anti-interférence au niveau matériel constitue la base physique clé pour garantir que l'ensemble du réseau d'acquisition de données ne subit pas de gigue ou d'effondrement de mesure à grande échelle.

Structure

La topologie matérielle interne de cet Allen Bradley 1756-IA16I est basée sur une architecture de base composée d'un réseau d'isolation d'optocoupleurs tolérant les hautes tensions et d'un réseau de filtres passe-bas à plusieurs étages. À l'extrémité avant de chaque canal d'entrée numérique, des résistances de limitation de courant indépendantes et des diodes TVS (Transient Voltage Suppression) sont configurées pour bloquer l'énergie de surtension provenant des câbles de câblage de terrain. Le niveau logique 120 V CA côté terrain et le niveau logique du fond de panier 5 V CC côté système doivent être complètement découplés physiquement par des optocoupleurs avec une tension d'isolation nominale élevée avant que le signal n'entre du côté fond de panier. Le réseau d'alimentation à l'intérieur du module utilise une configuration de condensateur de découplage distribué pour supprimer efficacement les interférences de pointe à haute fréquence. Le circuit d'interface de fond de panier intégré avec précision au réseau de résistance d'adaptation d'impédance garantit l'intégrité du signal de l'échange de données de bus de fond de panier à grande vitesse.

Comment entretenir

Ce module Allen Bradley 1756-IA16I nécessite le strict respect des réglementations spéciales de gestion des systèmes d'isolation électrique lors de la maintenance quotidienne. Il est strictement interdit d'effectuer toute forme d'insertion de bornier ou de modification du câblage lorsque le système est sous tension, afin d'éviter tout choc électrique ou de déclencher des pannes de communication du bus de fond de panier. En raison de la nature extrêmement sensible des circuits d'entrée CA à l'intérieur du module à la capacité distribuée des câbles, il est essentiel de garantir que la couche de blindage du câble de signal côté armoire est mise à la terre de manière fiable à une seule extrémité pendant le câblage sur site, et les boucles de mise à la terre à double extrémité doivent être strictement évitées. Utilisez régulièrement un multimètre standard pour vérifier le couple de serrage des vis du bornier à l'état hors tension afin d'éviter l'augmentation de la résistance de contact due aux vibrations à long terme, ce qui peut provoquer une dérive du seuil d'entrée ou de fausses alarmes de déconnexion.
