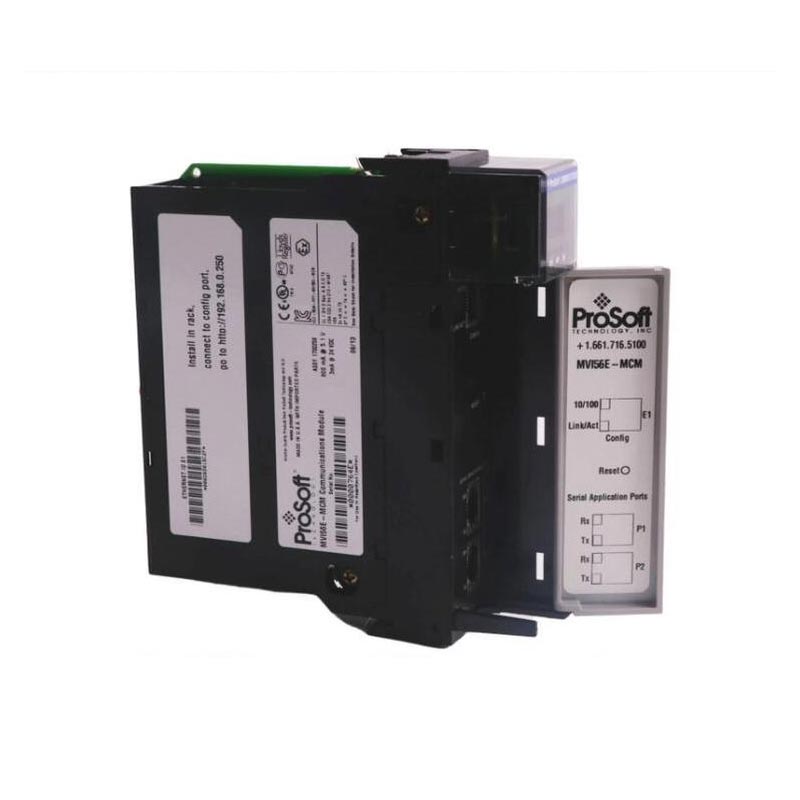

Prosoft MVI56E-MCM

Le Prosoft MVI56E-MCM en stock disponible utilise le rack ControlLogix 1756 le plus avancé et peut être directement inséré dans le rack ControlLogix pour agir comme un convertisseur universel, convertissant les instructions de fond de panier à grande vitesse de l'automate en signaux série que les instruments de terrain peuvent reconnaître. Yueyang Tongtu est un fournisseur qui propose des produits de haute qualité, vous permettant de collecter des données à partir de ces appareils anciens mais utiles sans ajouter d'armoire de passerelle supplémentaire.

Structure

L'architecture de base de ce Prosoft MVI56E-MCM est un processeur de communication hautes performances qui fonctionne indépendamment de l'automate principal. Cette puce est dédiée uniquement à la gestion du conditionnement, du déballage et de la conversion de protocole complexes des données série. Cela garantit que les ressources CPU de l'automate principal ne sont pas occupées par des tâches de communication et évite que l'ensemble du cycle de scrutation de la logique de contrôle ne soit ralenti en raison de la lecture des données de l'instrument. Le circuit imprimé intègre deux circuits pilotes de port série complètement isolés électriquement. Cela permet d'éviter que la longue ligne de communication sur le terrain ne ramène des coups de foudre, des surtensions ou des interférences de boucle de terre vers le rack. En rendant l'isolation solide, même en cas de court-circuit de la ligne extérieure, cela n'endommagera pas votre coûteux fond de panier ControlLogix.

Paramètres

Modèle de produit : Prosoft MVI56E-MCM

Type de produit : module d'interface de communication Modbus

Système applicable : Rockwell Automation ControlLogix (fond de panier 1756)

Ports série : 2 ports série indépendants (Port 1 et Port 2)

Protocoles pris en charge : Modbus RTU, Modbus ASCII, DF1, ASCII

Mode de fonctionnement : maître/esclave configurable

Taux de transmission de données : 300 bps à 115,2 kbps

Méthode de configuration : instruction complémentaire (AOI) + configuration Web

Caractéristiques de performances

Le Prosoft MVI56E-MCM est un module de communication amélioré spécialement conçu pour le système ControlLogix. Il dispose de deux ports série configurables indépendants. Chaque port prend en charge les normes électriques RS232/RS485/RS422 et une large gamme de débits en bauds de 110 bps à 115,2 kbps. Il peut être librement défini comme station maître ou esclave pour Modbus RTU/ASCII et peut fonctionner sur le même réseau Modbus ou sur des réseaux Modbus différents. Il est compatible avec plusieurs protocoles et prend entièrement en charge les normes telles que Modbus TCP/IP, EtherNet/IP, DF1, EtherCAT, gLink-II et Modbus 485. Il peut facilement s'adapter à diverses topologies de réseau comme l'étoile et l'anneau, ainsi qu'à des scénarios d'application complexes.
