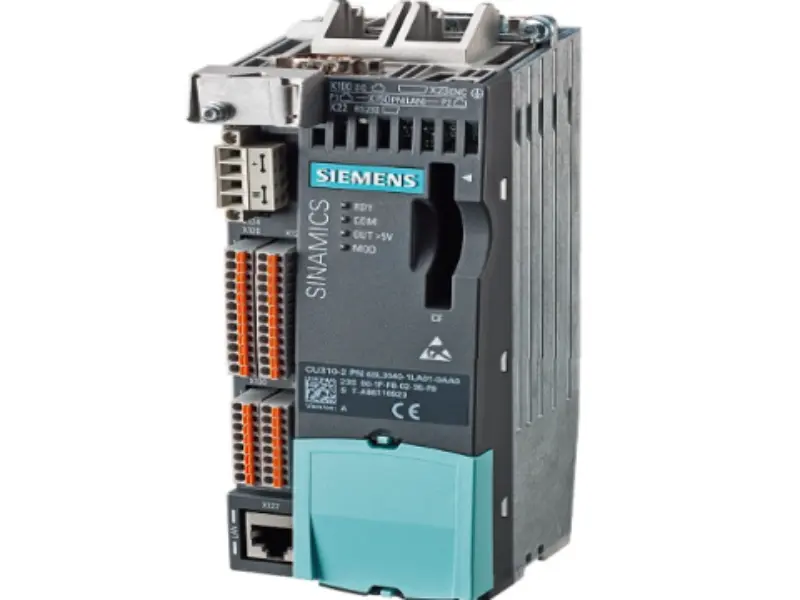

Siemens6AU1410-2AA00-0AA0

En tant que fournisseur professionnel, le système de contrôle de mouvement standard mono-axe Siemens 6AU1410-2AA00-0AA0 de Yueyang Tongtu prend en charge l'expansion du multi-axe. Utilisant le module d'alimentation PM340 à insertion directe, il s'agit d'un dispositif intégré hautes performances qui intègre profondément les fonctions d'automate, de contrôle de mouvement et de gestion du variateur.

Paramètre technique

Intégration et authentification

Le modèle Siemens 6AU1410-2AA00-0AA0 est doté d'un contrôle natif en boucle fermée à axe unique pour les performances de contrôle de mouvement. Il prend entièrement en charge les engrenages électroniques, les cames, les coupes à la volée et la synchronisation du positionnement. Il peut également être étendu en combinant avec l'unité d'entraînement CU305 pour s'étendre aux systèmes multi-axes. Il s'agit d'un automate de mouvement SIMOTION intégré qui prend en charge les langages de programmation MCC, CONT et ST. Les principales fonctions de sécurité sont équipées en standard de F-DI/F-DO, permettant une déconnexion de sécurité STO, répondant aux normes de sécurité mécanique.

Interface matérielle de base

Bus variateur : 1 interface DRIVE-CLiQ

Interfaces de communication :

2 PROFIBUS-DP

1 port Ethernet standard (pour le débogage et le téléchargement du programme)

Bornier d'E/S local intégré:

5 entrées numériques ordinaires (DI)

8 DI/DO numériques générales (peuvent être personnalisées comme entrée ou sortie)

3 entrées de défaut de sécurité (F-DI)

1 sortie de défaut de sécurité (F-DO)

1 entrée analogique AI (prend en charge les signaux tension/courant)

Interface d'encodeur indépendante: 1 unité, prend en charge l'encodeur incrémental TTL/HTL et absolu SSI.

Scénarios d'application typiques

Le modèle Siemens 6AU1410-2AA00-0AA0 est particulièrement adapté aux lignes de production multi-axes simples comportant un « axe principal unique + axe auxiliaire », telles que les équipements d'emballage, les machines d'impression, la découpe et le pliage de feuilles, le positionnement servo à axe unique, les bobineuses et les petits équipements de formage. Ceux-ci sont particulièrement adaptés aux lignes de production multi-axes simples avec « un seul axe principal + axe auxiliaire ».

Pourquoi nous choisir ?

Le plus important est que la solution intégrée peut contrôler + l'interface du variateur + les E/S locales, sans avoir besoin d'un automate supplémentaire, ce qui permet d'économiser de l'espace dans l'armoire. Il fait partie du package natif S120, avec le bus temps réel haut débit DRIVE-CLiQ, et peut également atteindre une précision de synchronisation élevée. Bien entendu, le Siemens 6AU1410-2AA00-0AA0 est également livré avec des E/S de sécurité, sans nécessiter de relais de sécurité supplémentaires, ce qui réduit les coûts matériels. Il s'agit d'une double interface PROFIBUS, facilitant l'extension du réseau pour les appareils distribués. Il s'agit d'un produit d'origine allemande, une norme mature pour l'industrie des machines-outils et de l'emballage. Le programme est compatible avec toute la série de plates-formes SIMOTION. Il s'agit d'un produit intégré unique qui combine contrôle de mouvement économique + API + E/S locales + boucle de sécurité, sans avoir besoin d'API indépendants supplémentaires, réduisant ainsi la taille de l'armoire de commande et l'achat d'accessoires.

FAQ

Q1 : Combien d’axes ce contrôleur peut-il contrôler ?

A1 : Il est conçu comme un contrôleur à axe unique, mais peut prendre en charge jusqu'à 8 axes via une extension.

Q2 : Quelles interfaces de communication sont disponibles sur ce contrôleur ?

A2 : Il fournit : 1 interface DRIVE‑CLiQ (pour la connexion du variateur), 2 interfaces PROFIBUS (pour la communication maître/esclave DP) et 1 interface Ethernet industriel (pour la communication ou la programmation de niveau supérieur).

Q3 : Quelle est la vitesse de communication PROFIBUS de ce contrôleur ?

A3 : Le cycle minimum PROFIBUS DP est de 1 ms.

Q4 : Quelle est la différence entre 6AU1410‑2AA00‑0AA0 et 6AU1410‑2AD00‑0AA0 ?

A4 : Les deux sont des contrôleurs D410‑2. La principale différence réside dans le protocole de communication :

6AU1410‑2AA00‑0AA0 (suffixe DP) :Prend principalement en charge la communication PROFIBUS.

6AU1410‑2AD00‑0AA0 (suffixe DP/PN) :prend en charge la communication PROFINET en plus de PROFIBUS.

Q5 : Quelles précautions de sécurité doivent être prises concernant la version du logiciel ?

A5 : Selon CISA, toutes les versions de la V5.4 jusqu'à (mais à l'exclusion) la V5.5 SP1 peuvent présenter des failles de sécurité. Il est fortement recommandé de passer à la version V5.5 SP1 ou supérieure pour garantir la sécurité du système.

Q6 : Que faut-il faire lorsque le contrôleur signale le code d'erreur « F07970 » ?

A6 : Il s'agit d'un défaut courant du servomoteur, généralement lié au moteur ou à l'unité de puissance. Les étapes de dépannage comprennent :

Vérifiez les connexions du moteur :vérifiez que les câbles d'alimentation sont correctement connectés et n'ont pas de fils cassés.

Vérifiez les données du moteur :assurez-vous que les paramètres du moteur configurés dans le contrôleur correspondent à la plaque signalétique du moteur réel.

Vérifiez le bloc d'alimentation :si le problème persiste, vérifiez le bon fonctionnement du module d'alimentation SINAMICS S120 connecté.
