En Chine, le Siemens S7 400H avec stock disponible adopte une architecture de redondance matérielle, prenant en charge la veille chaude sur deux machines pour le processeur, l'alimentation électrique et le réseau. Le temps de commutation est inférieur à 100 ms, garantissant aucune perturbation ni perte de données. Il est équipé d'un processeur H hautes performances et prend en charge la redondance double réseau du niveau de sécurité PROFINET/DP et SIL3. Il s’agit d’une base solide pour garantir le fonctionnement ininterrompu des équipements clés de l’automatisation industrielle.

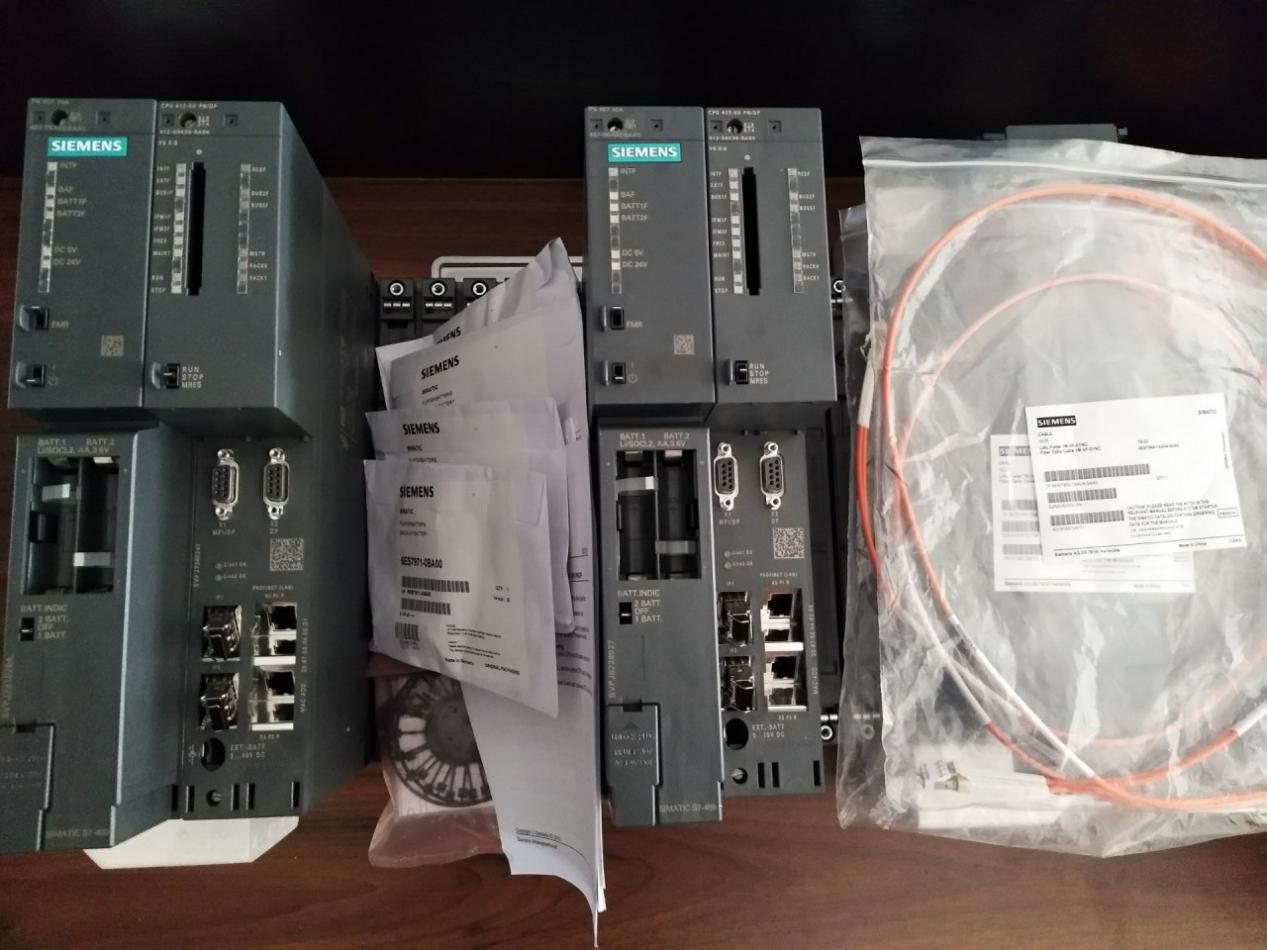

L'architecture redondante Siemens S7-400H comprend le CPU 412H/414H/416H/417H et le CPU 410-5H. Il adopte une conception de secours à chaud à double processeur, permettant au temps de commutation entre les systèmes principal et de secours d'être inférieur à 100 millisecondes. La mémoire de travail peut atteindre 1 à 32 Mo, la vitesse d'exécution des instructions est de 15 à 62,5 nanosecondes et les interfaces intègrent MPI/DP et PROFINET. Une seule station peut prendre en charge jusqu'à 256 périphériques IO. Il prend en charge la configuration à l'aide de STEP 7 V5.5+ ou de TIA Portal et est entièrement compatible avec le système de sécurité S7-400F.
| Composant | Spécification |
|---|---|
| Étagère | UR2‑H ou UR1/UR2 |
| Modules d'alimentation | 2 modules d'alimentation PS |
| Piles de secours | 4 piles de secours |
| Module H‑CPU | 1 paire |
| Composants de synchronisation | 4 modules de synchronisation + 2 paires de fibres de synchronisation |
| Modules de communication en option | Module Ethernet industriel CP443‑1, module d'interface PROFIBUS DP CP443‑5 |
Dans le site d'automatisation industrielle contrôlé par le S7-400H, il est généralement associé à des convertisseurs de fréquence Siemens. Pendant le débogage et la maintenance opérationnelle du variateur de fréquence, s'il y a des défauts mineurs, ils incluent généralement une alarme de surchauffe du transformateur, une alarme de surchauffe de la température de l'armoire, une ouverture de la porte de l'armoire et des situations de dérivation de l'unité. Ceux-ci ne seront pas enregistrés mais seules des indications de défaut seront émises. Une fois le défaut disparu, l'alarme sera automatiquement effacée. Si des défauts mineurs surviennent pendant le fonctionnement, la machine ne sera pas arrêtée. Lorsqu'une alarme de défaut mineur se produit, le démarrage et le fonctionnement normaux sont toujours autorisés.
Le Siemens S7-400H a fait l'objet de plusieurs certifications, répondant pleinement aux normes CE et obtenant les certifications de sécurité UL/cUL pour le marché nord-américain, permettant une application sûre dans des environnements potentiellement explosifs de zone 2. Il a passé avec succès les certifications de niveau d'intégrité de sécurité SIL 3 et AK6 de l'institution TÜV basées sur la norme CEI 61508, répondant aux exigences strictes des systèmes DCS et SIS en matière de haute disponibilité et de sécurité contre les pannes.
La prise en charge est une architecture redondante matérielle à double rack et double CPU, qui peut réaliser une commutation automatique et transparente en quelques millisecondes lorsqu'un seul composant tombe en panne. Il intègre de manière transparente la fonction « d'échange à chaud » et une puissante capacité d'extension d'E/S, et peut parfaitement répondre aux exigences de contrôle à grande échelle et très complexes. Il est souvent utilisé dans les domaines de l’énergie, de la pétrochimie et de la métallurgie. Si vous êtes intéressé par nos modèles ou souhaitez en savoir plus, notre Yueyang Tongtu peut vous les fournir. En tant que fournisseur à grande échelle, nous proposons des modèles à bas prix et de haute qualité.
Q : Le S7‑400H peut-il être configuré dans TIA Portal ?
R : Non. Les CPU de la série S7‑400H ne sont pas prises en charge dans TIA Portal. Ils ne peuvent être configurés que dans STEP 7 Classic (par ex. V5.5) ou dans le système de conduite de processus PCS 7.
Q : Comment sélectionner le S7‑400H pour les environnements difficiles ?
R : Pour les gaz corrosifs : le standard S7‑400H peut théoriquement être utilisé dans des environnements de classe de protection contre la corrosion G3. Si la corrosion est plus sévère, les produits SIPLUS série 400H sont recommandés.
Pour la haute altitude : le 400H standard peut fonctionner en dessous de 2000 m. Entre 2 000 m et 3 000 m, cela pourrait être possible grâce à des mesures renforcées de dissipation thermique.
Pour les altitudes supérieures à 3000 m, il faut utiliser la série SIPLUS, qui supporte des altitudes de 1000 m à +5000 m.
Q : Quels types de cartes mémoire sont pris en charge par le S7‑400H ?
R : Les cartes RAM et les cartes FLASH sont prises en charge. La principale différence est la suivante : les cartes RAM perdent le programme après la mise hors tension et nécessitent une batterie de secours pour conserver les données. Les cartes FLASH peuvent conserver le programme sans alimentation, mais ont toujours besoin d'une batterie de secours pour conserver la mémoire binaire, les minuteries et autres données.
